XCJP-5简配铁路车号自动识别地面读出装置

Name: XCJP-5简配铁路车号自动识别地面读出装置
Brand: 佳维思（JAVS)
SKU: JAVS-XCJP-5
Availability: InStock

佳维思科技铁路车号分类为：低配、简配、标配、高配四种类型。
XCJP-5是属于简配类型，与其他厂家XCJP系列产品完全兼容。

产品详情

首页 > / 产品中心 / XCJP-5简配铁路车号自动识别地面读出装置

XCJP-5简配铁路车号自动识别地面读出装置

发布日期：2026-09-18

浏览量：1235

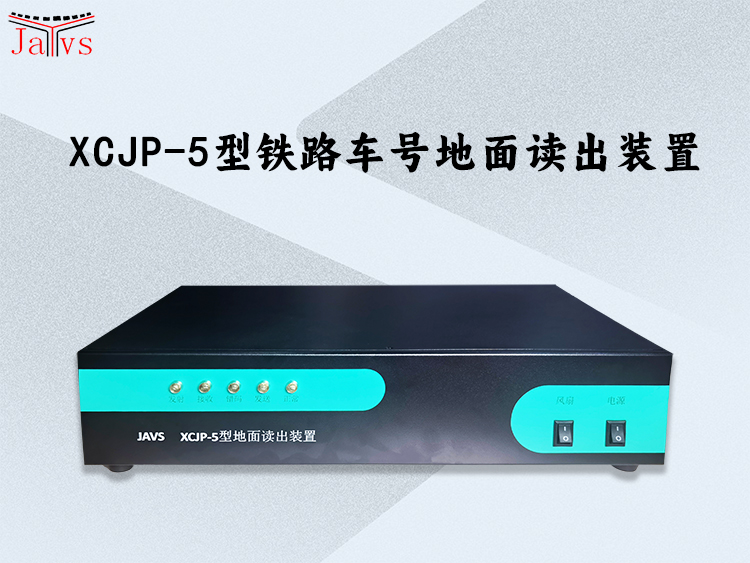

XCJP-5简配铁路车号自动识别地面读出装置，本图主要显示设备的正面

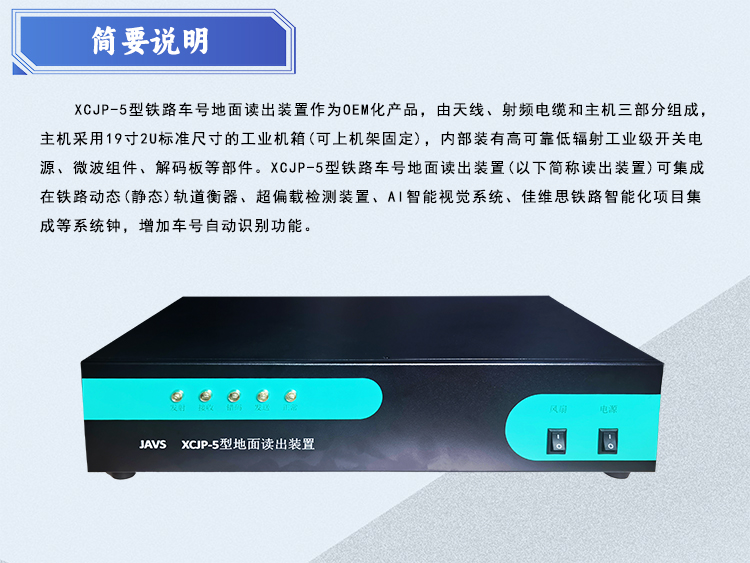

简单说明：XCJP-5型地面卖出装置作为OEM化产品，由天线、射频馈线电缆和主机三部分组成。主机采用1 9寸2U 标准尺寸的工业机箱(可上机架固定) ，内部装有高可靠低辐射工业级开关电源、微波组件、解码板等部件。 XCJ P-5型地面读出装置(以下简称读出装置)可集成在铁路动态(静态)轨道衡器、超偏载检测装置等系统. 增加车号自动识别功能。

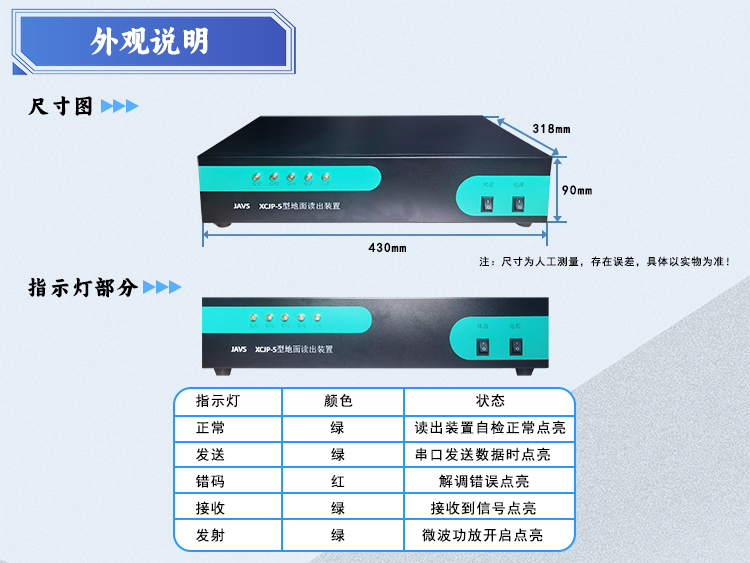

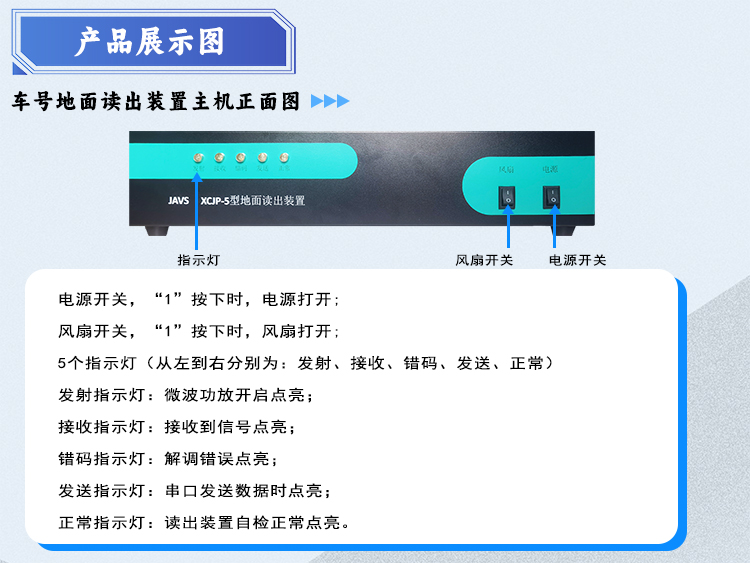

外观说明图

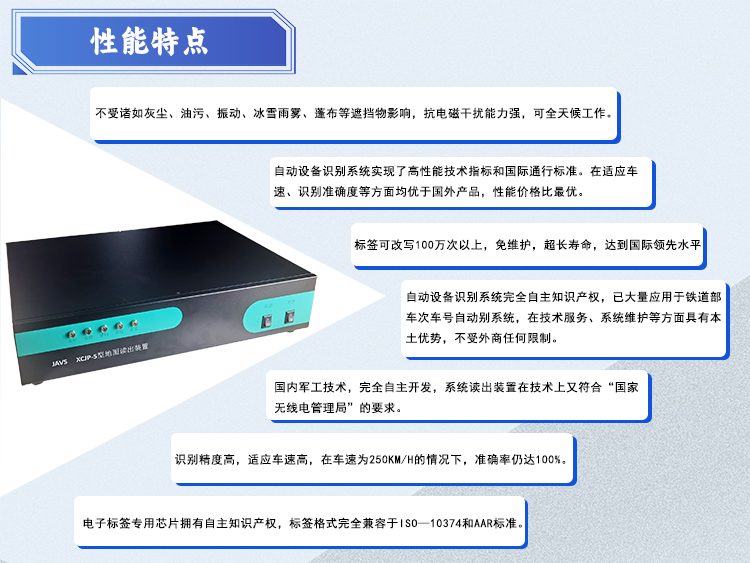

性能特征：不受诸如灰尘、油污、振动、冰雪雨雾、蓬布等遮挡物影响，抗电磁干扰能力强，可全天候工作。
 识别精度高，适应车速高，在车速为250KM/H的情况下，准确率仍达100%。
 电子标签专用芯片拥有自主知识产权，标签格式完全兼容于ISO—10374和AAR标准。
 标签可改写100万次以上，免维护，超长寿命，达到国际领先水平。
 国内军工技术，完全自主开发，系统读出装置在技术上又符合“国家无线电管理局”的要求。
 XC型自动设备识别系统实现了高性能技术指标和国际通行标准。在适应车速、识别准确度等方面均优于国外产品，性能价格比最优。
 XC型自动设备识别系统完全自主知识产权，已大量应用于铁道部车次车号自动识别系统，在技术服务、系统维护等方面具有本土优势，不受外商任何限制。

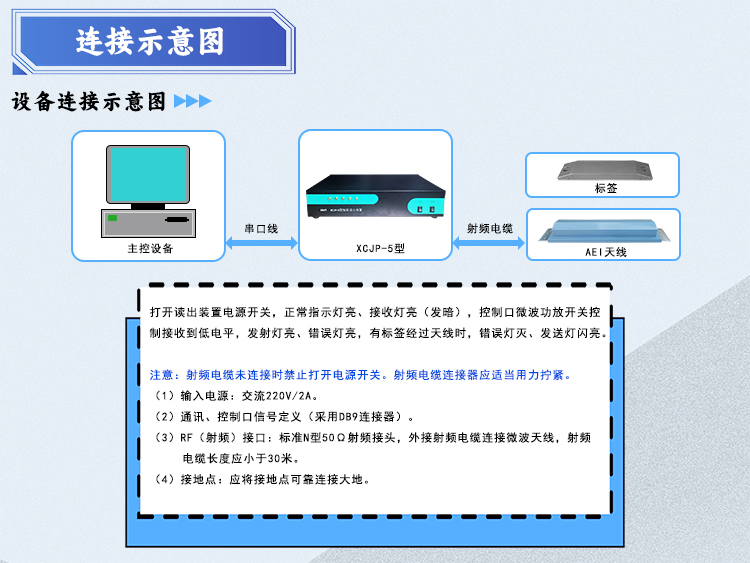

连接示意图：打开读出装置电源开关，正常指示灯亮、接收灯亮（发暗），控制口微波功放开关控制接收到低电平，发射灯亮、错误灯亮，有标签经过天线时，错误灯灭、发送灯闪亮。
注意：射频电缆未连接时禁止打开电源开关。射频电缆连接器应适当用力拧紧。
（1）输入电源：交流220V/2A。

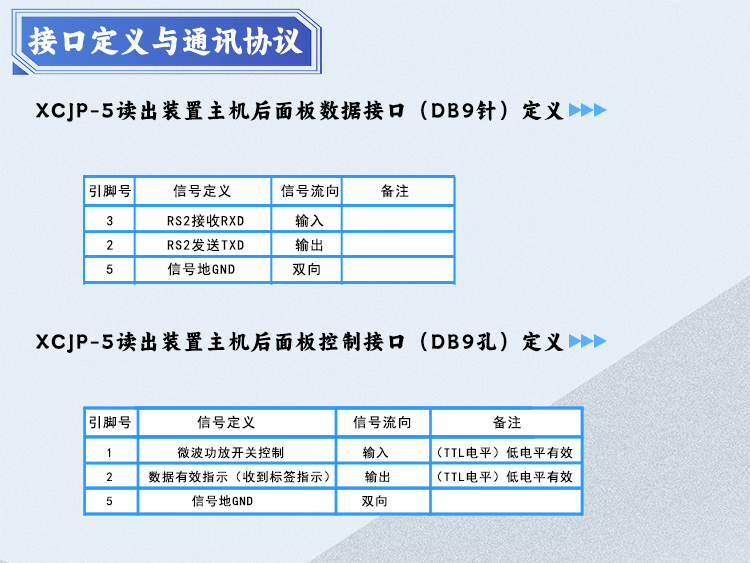

（2）通讯、控制口信号定义（采用DB9连接器）。
（3） RF（射频）接口：标准N型50Ω射频接头，外接射频电缆连接微波天线，射频电缆长度应小于30米。
（4）接地点：应将接地点可靠连接大地。

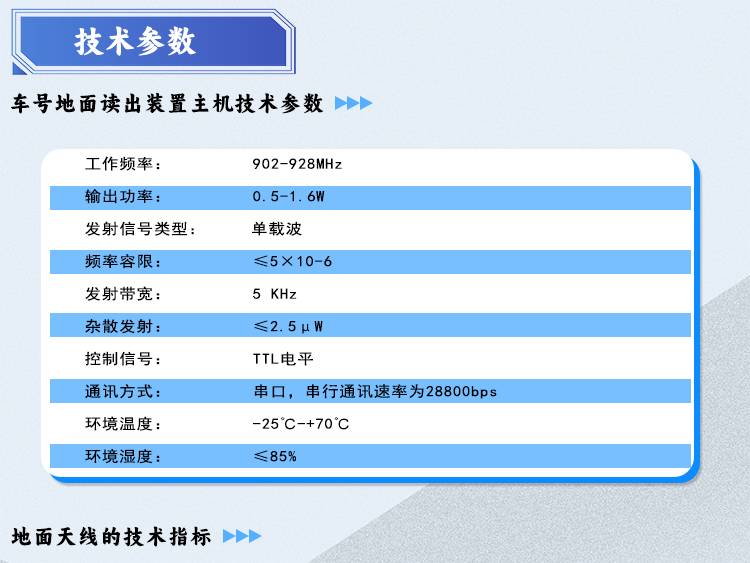

技术参数：车号地面读出装置主机技术参数 *
1. 技术参数：*
 工作频率：902-928MHz
 输出功率：0.5-1.6W
 发射信号类型：单载波
 频率容限：≤5×10-6
 发射带宽：5 KHz
 杂散发射：≤2.5μW
 控制信号：TTL电平
 通讯方式：串口串行通讯速率 28800 bps
 环境温度：-25℃-+70℃
 环境湿度: ≤85%
铠装射频电缆
1.结构尺寸：内导体韧铜线：2.8mm，铠装层镀锌钢丝铠装12.4mm，外护层黑色聚乙烯17.6mm。
2.机械性能：最小弯曲半径90mm，标称重量340kg/km。
3.电气性能：特性阻抗50Ω，截止频率14.7GHZ。
4.电压驻波比：400MHZ-500MHZ ≤1.10,10MHZ-2500MHZ≤1.25。
5.连接器：NJ-8B。厂家检测后符合车号地面读出设备技术指标。

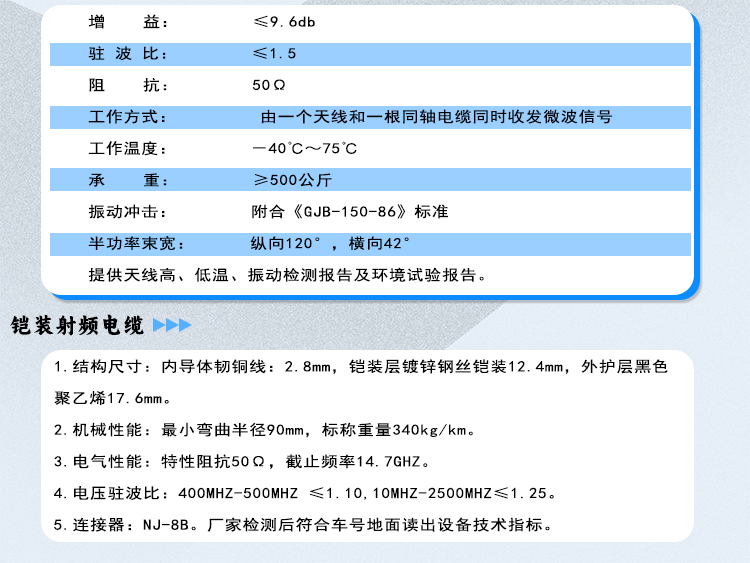

地面天线的技术指标
（1）增益：≤9.6db
（2）驻波比：≤1.5
（3）阻抗：50Ω
（4）工作方式: 由一个天线和一根同轴电缆同时收发微波信号
（5）工作温度: －40℃～75℃
（6）承重: ≥500公斤
（7）振动冲击：附合《GJB-150-86》标准
（8）半功率束宽：纵向120°，横向42°
（9）提供天线高、低温、振动检测报告及环境试验报告。*

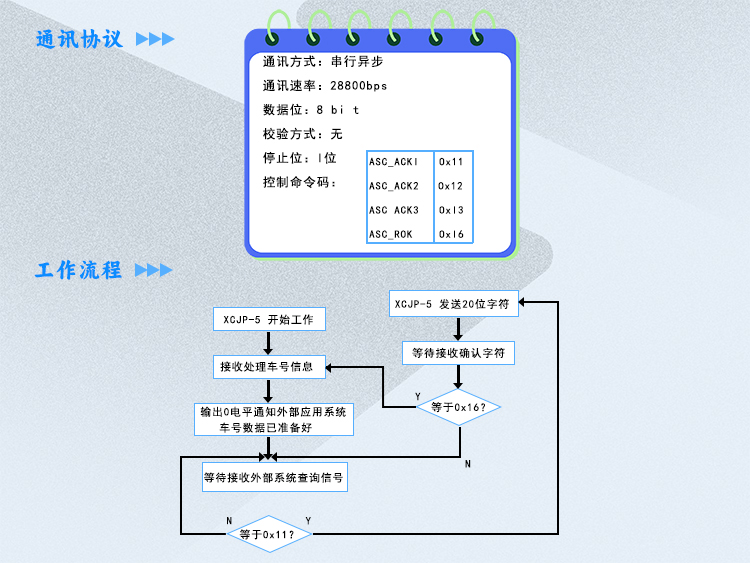

4. 通讯协议
通讯方式: 串行异步
通讯速率: 28800bps
数据位: 8 bi t
校验方式:无
停止位: I位
控制命令码：
ASC ACK I Ox11
ASC ACK2
ASC ACK3 Ox 12
Oxl3

ASC ROK O x l6

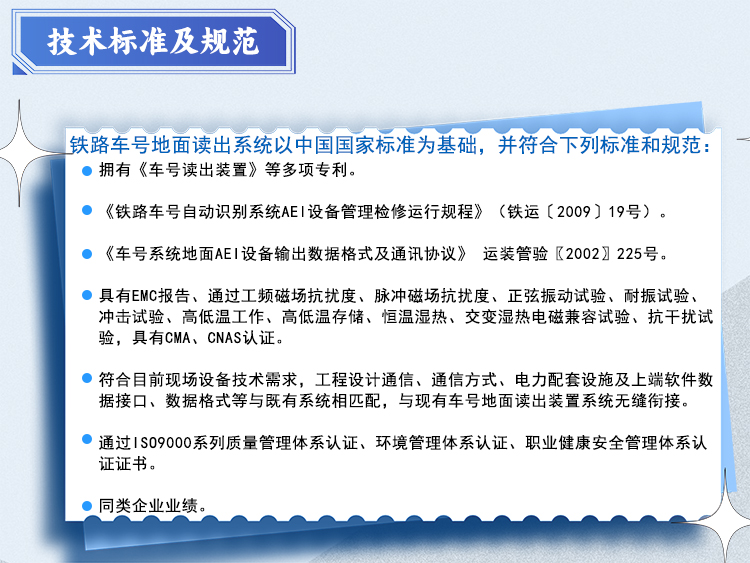

一、技术标准及规范
铁路车号地面读出系统以中国国家标准为基础，并符合下列标准和规范：
 拥有《车号读出装置》等多项专利；
 《铁路车号自动识别系统AEI设备管理检修运行规程》（铁运〔2009〕19号）
 《车号系统地面AEI设备输出数据格式及通讯协议》运装管验〖2002〗225号
 具有EMC报告、通过工频磁场抗扰度、脉冲磁场抗扰度、正弦振动试验、耐振试验、冲击试验、高低温工作、高低温存储、恒温湿热、交变湿热电磁兼容试验、抗干扰试验，具有CMA、CNAS认证。*
 符合目前现场设备技术需求，工程设计通信、通信方式、电力配套设施及上端软件数据接口、数据格式等与既有系统相匹配，与现有车号地面读出装置系统无缝衔接。*
 通过ISO9000系列质量管理体系认证、环境管理体系认证、职业健康安全管理体系认证证书；*
 同类企业业绩。*
